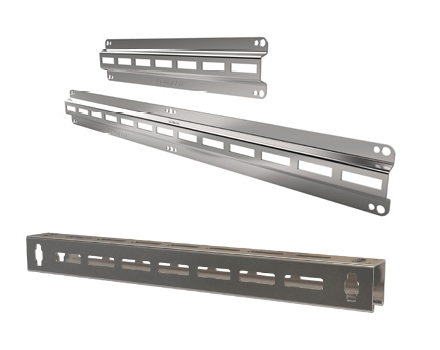

gripple.ro - Profile Gripple

Rapiditate – profilele prefabricate elimină tăierea profilelor în șantier, permitând o gestionare mai eficientă a forței de muncă

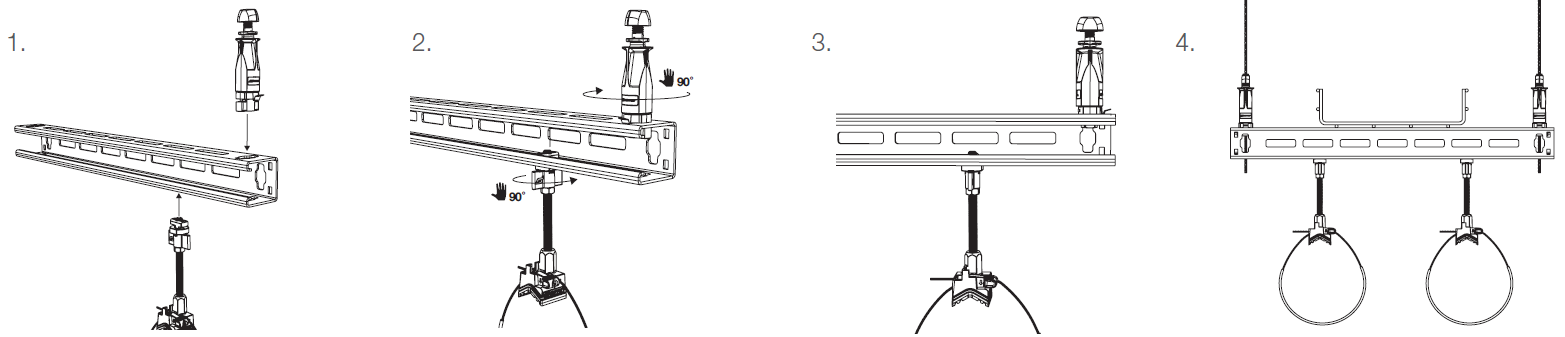

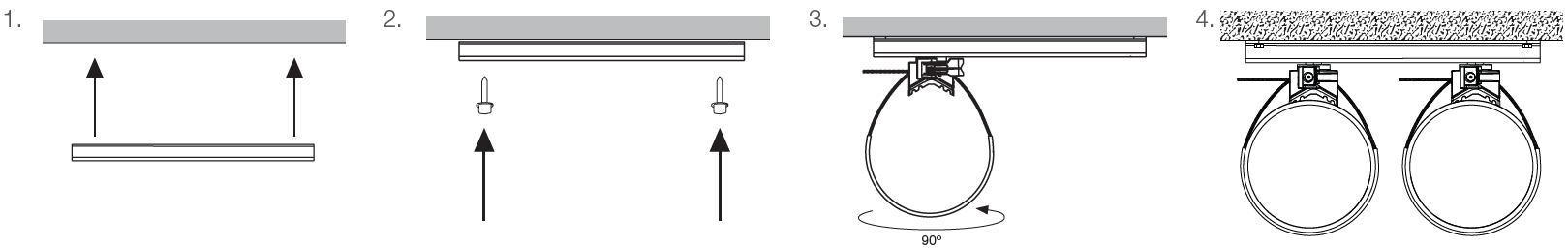

Versatil – poate fi fixat direct pe perete sau suspendat cu ajutorul lacătului QTE
Compatibil – profilul având găuri prefabricate de dimensiuni uniforme pe 3 părți permite o fixare precisă a colierelor și accesoriilor QT Gripple, a patra latură permite utilizarea accesoriilor pentru canalul profilului
Siguranță – siguranță de lucru îmbunătățită datorită elementelor prefabricate care nu necesită alte tăieri
Disponibil cu încărcare maximă de 200 kg cu un factor de siguranță de 3:1
Varianta cu profil scăzut disponibilă cu încărcare maximă de 150 kg cu mărimi între 250mm și 1550mm

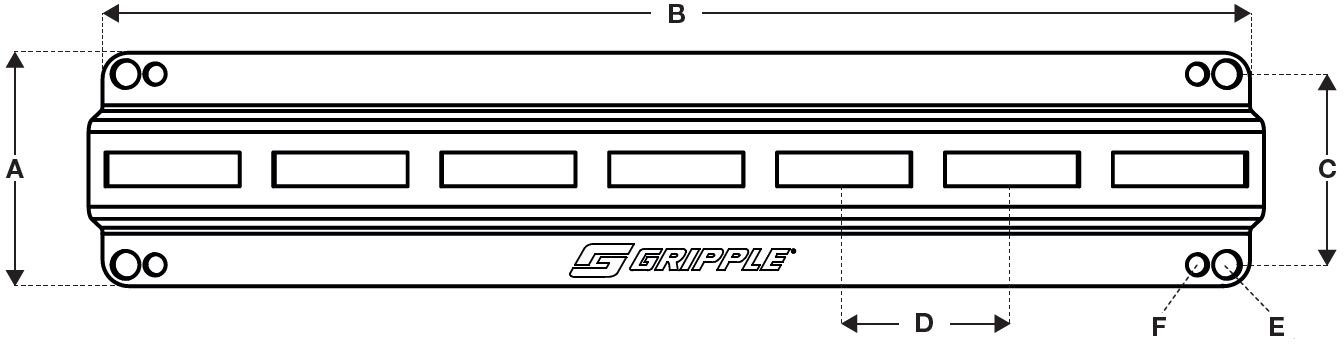

Profil	A (mm)	B (mm)	C (mm)	D (mm)	E (Ø)	F (Ø)	Încărcare maximă concentrată punctual (SPL)	Încărcare maximă uniform distribuită (UDL)	Număr recomandat de fixări
LPB250	78	250	58	50	8,5	6,5	75 kg	150 kg	4
LPB350	78	350	58	50	8,5	6,5	75 kg	150 kg	4
LPB450	78	450	58	50	8,5	6,5	75 kg	150 kg	4
LPB550	78	550	58	50	8,5	6,5	75 kg	150 kg	4
LPB650	78	650	58	50	8,5	6,5	75 kg	150 kg	4
LPB750	78	750	58	50	8,5	6,5	75 kg	150 kg	4
LPB850	78	850	58	50	8,5	6,5	75 kg	150 kg	6
LPB950	78	950	58	50	8,5	6,5	75 kg	150 kg	6
LPB1050	78	1050	58	50	8,5	6,5	75 kg	150 kg	6
LPB1150	78	1150	58	50	8,5	6,5	75 kg	150 kg	6
LPB1250	78	1250	58	50	8,5	6,5	75 kg	150 kg	6
LPB1350	78	1350	58	50	8,5	6,5	75 kg	150 kg	6
LPB1450	78	1450	58	50	8,5	6,5	75 kg	150 kg	6
LPB1550	78	1550	58	50	8,5	6,5	75 kg	150 kg	6

Încărcare maximă concentrată punctual (SPL)	Încărcare maximă distribuită uniform (UDL)

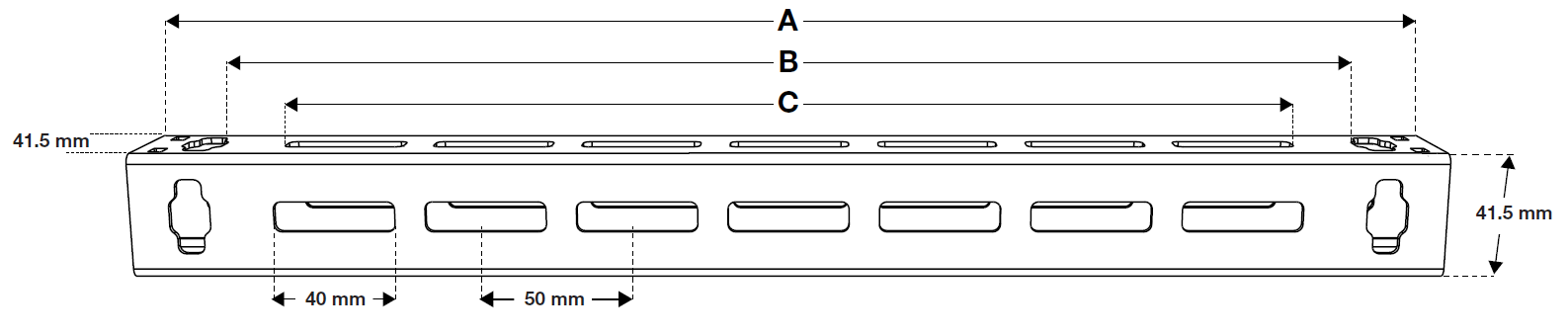

UB - 270 până la UB - 1370

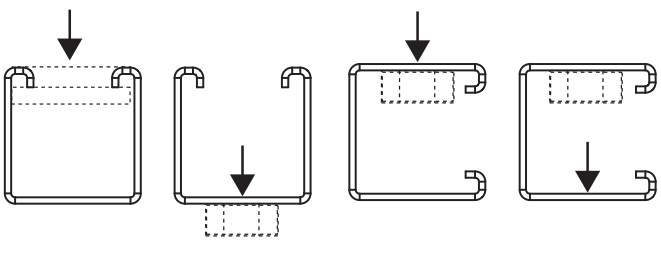

Orientarea profilului
Greutate maxima concentrată punctual (SPL) @ 3 : 1	100 kg	0,98 kN	70 kg	0.69 kN
Greutate maxima distribuită uniform (UDL) @ 3 : 1	200 kg	1,96 kN	130 kg	1,27 kN
UB - 1470
Greutate maxima concentrată punctual (SPL) @ 3 : 1	100 kg	0,98 kN	70 kg	0,69 kN
Greutate maxima distribuită uniform (UDL) @ 3 : 1	175 kg	1,71 kN	130 kg	1,27 kN
