           Kiturile de consolidare antiseismică pe bază de șufe Gripple au fost elaborate special pentru a asigura și consolida echipamente (unități de ventilare și încălzire, pompe, etc.) și componente (tubulaturi HVAC, jgheaburi electrice și țevi) din interiorul clădirilor pentru a reduce posibilele daune survenite într-un eveniment seismic.

           Sistemul antiseismic Gripple este ideal pentru consolidarea componentelor și al echipamentelor care sunt esențiale pentru păstrarea funcțiilor vitale ale unei construcții în eventualitatea unui seism, precum sistemele de stingere ale incendiilor, de desfumare sau traseele electrice de emergență.



Kiturile Seismice Gripple au următoarele avantaje:

  • Sisteme complete pre-proiectate
  • Nu necesită tăiere în șantier
  • De până la 10 ori mai rapid de montat decât alte metode
  • Nu necesită unelte
  • Kituri codate pe culori ușor de identificat
  • Aplicabile pentru instalații noi dar și pre existente
  • Se pot utiliza în diferite configurații (transversal, longitudinal, în 4 direcții)
  • Soluție verificată și conformă SMACNA

Kiturile complete includ șufele cu terminațiile pre atașate, ecusonul colorat de identificare, lacătul Seismic Gripple și montantul standard sau retrofit.

Kiturile sunt disponibile în 4 mărimi:

Kit Culoare Efort maxim (kg)
GS10 ROȘU 180
GS12 VERDE 429
GS19 GALBEN 1027
GS25 MOV 1619



Componentele kiturilor Seismice Gripple:

Există patru mărimi de kit Seismic Gripple, fiecare cu propria sa capacitate de încărcare sigură, lungimi de șufă, terminații pre-atașate și montanți. Ca parte a serviciilor noastre, Gripple se va asigura că prinderile seismice îndeplinesc cerințele de proiectare seismică ale componentelor nestructurale în ceea ce privește sarcinile de lucru și tipurile de conexiuni.

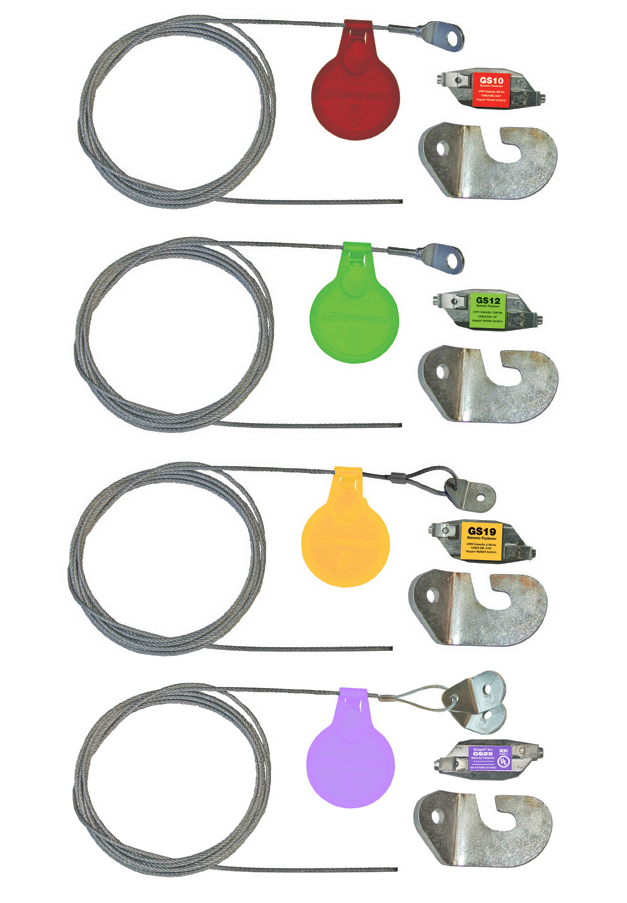

Seturile complete includ următoarele componente:

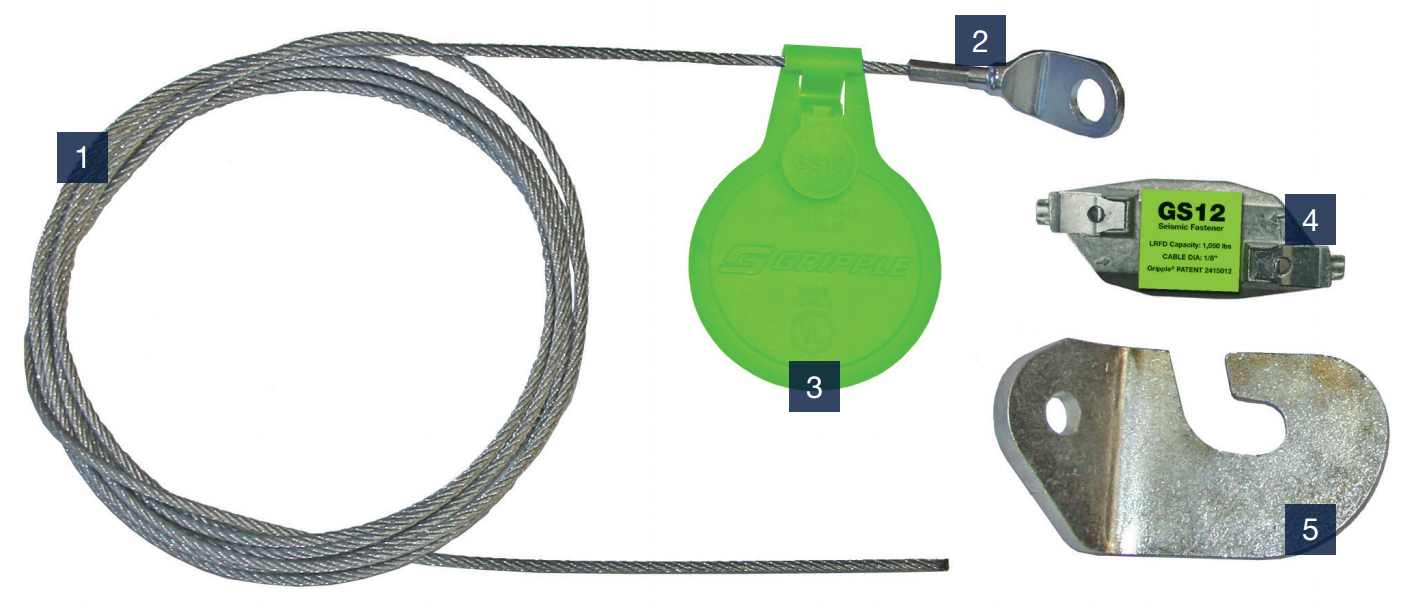

image-png-Jun-08-2023-10-40-29-6893-AM
1

Șufa Seismică Gripple

Șufă seismică Gripple pre-întinsă cu limite de rupere certificate. Disponibilă la lungimi de 3, 4.5 și 6 m.

2

Terminația

E = ochet 45°



S = montant standard



DS = montant standard dublu



3

Ecusonul colorat de identificare

Ecuson colorat pre asamblat și atașat de șufă pentru o mai ușoară identificare și verificare al diametrului șufei în șantier.

GS10 =  Roșu     GS12 =  Verde     GS19 =  Galben     GS25 =  Mov

4

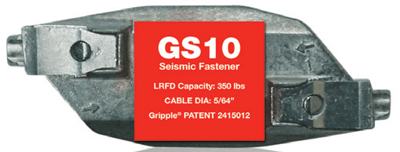

Lacătele Seismice Gripple

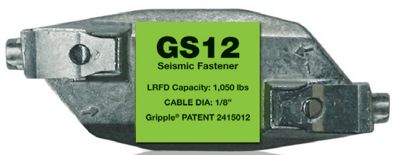

GS10



GS12

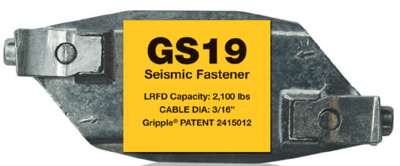

GS19

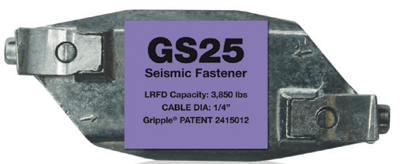

GS25

5

Montanții adiționali

Standard sau Retrofit în configurație Single sau Dublu.

Montant Standard

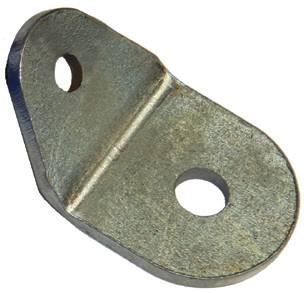

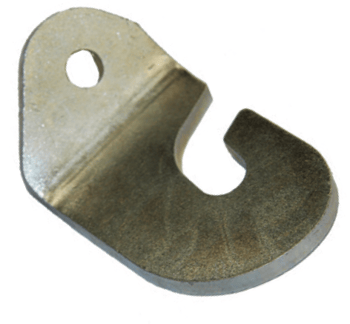

Montant Retrofit

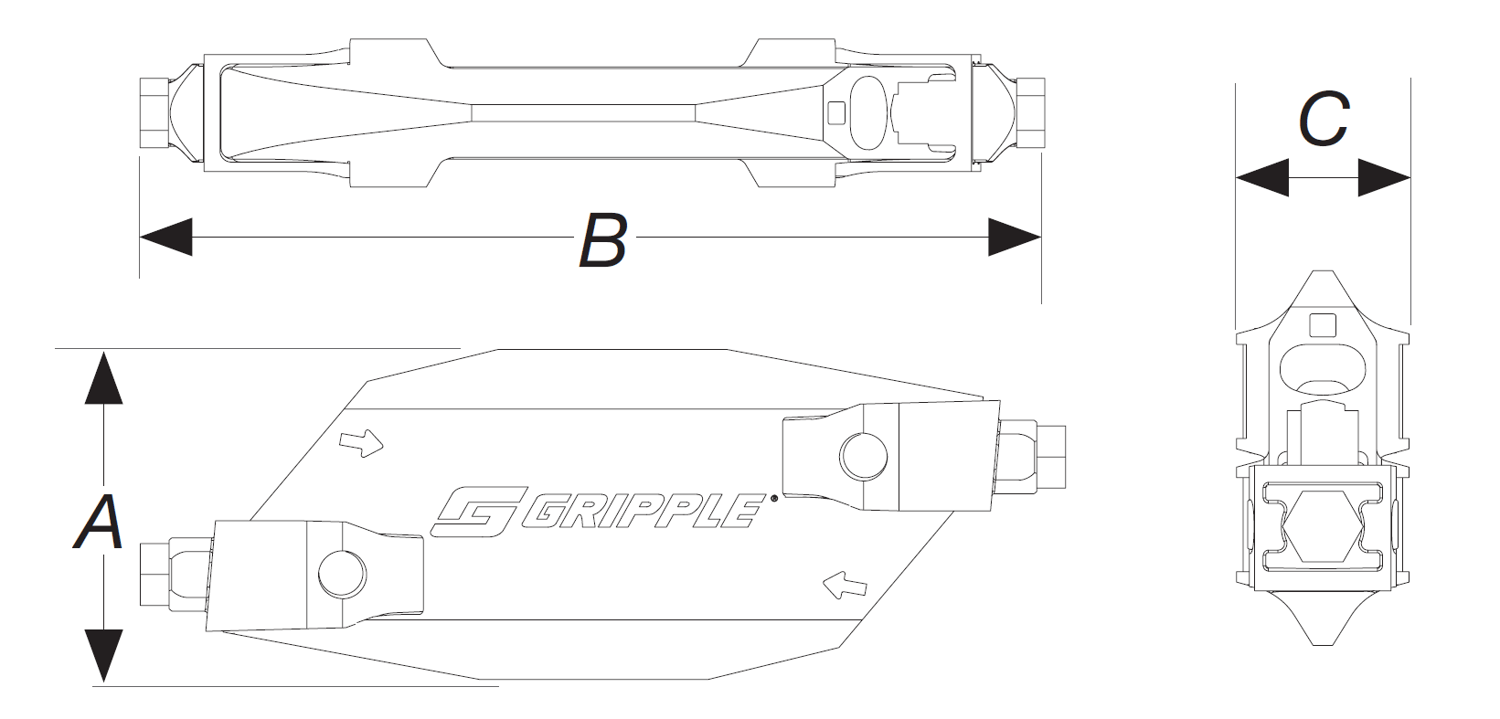

Lacăt Seismic Gripple

Mărimea Lacătului Dimensiuni (mm)
 Construcția Șufei
A B C
GS10 (șufă 2 mm) 28,7 85,4 13,3 7 x 7
GS12 (șufă 3 mm) 28,7 85,4 13,3 7 x 7
GS19 (șufă 5 mm) 34,5 95,3 14,3 7 x 19
GS25 (șufă 6 mm) 43,5 114,2 18,0 7 x 19

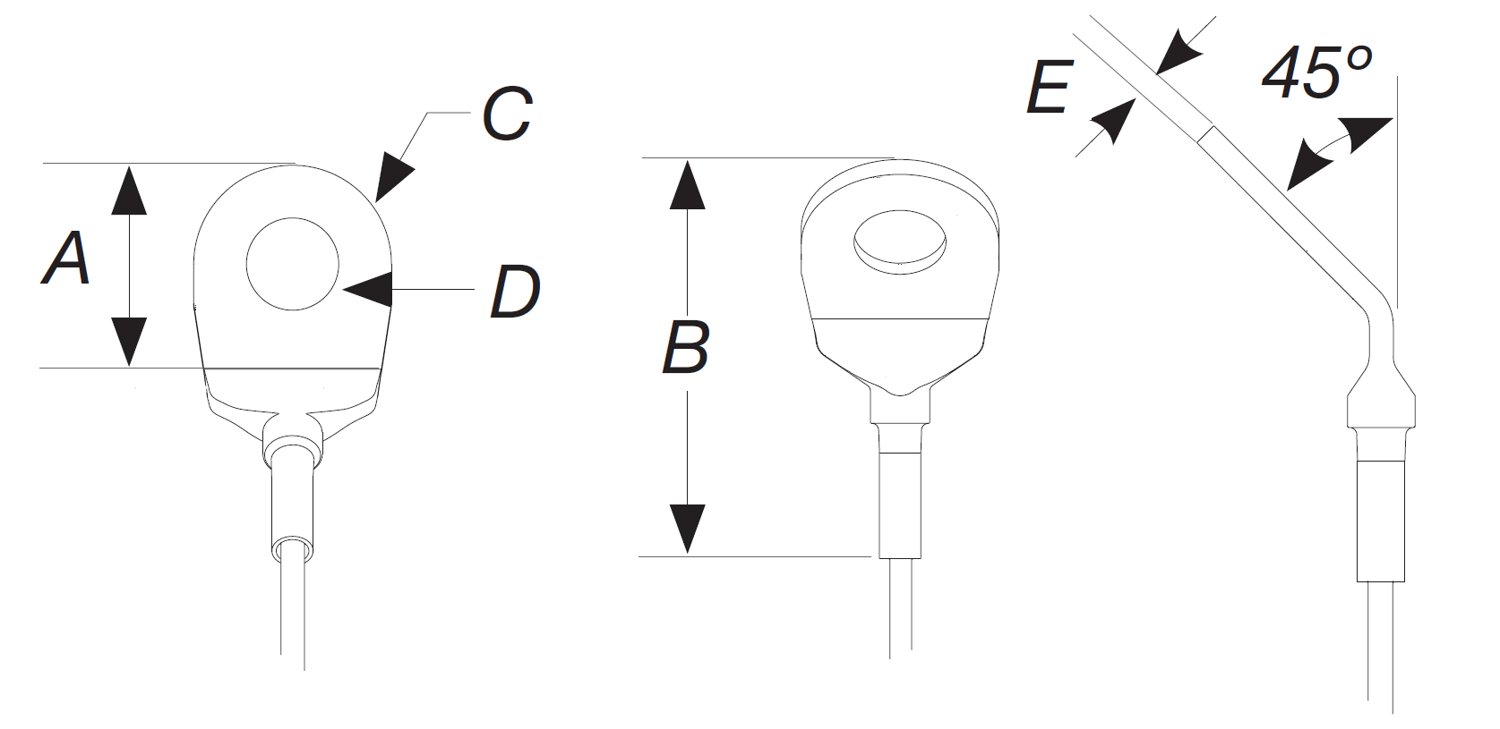

Terminație Ochet 45°

Mărimea Ochetului Dimensiuni (mm)
A B C D Ø
GSE4 25,4 52 3,2 11,1


Montant Standard

Montant Standard Dimensiuni (mm)
A B C Ø D Ø E
GSS4 40 40 20 12,5 4
GSS5 42 42 21 15 4
GSS6 42 42 21 17,5 4
GSS8 47 47 23,5 20,5 4
GSS10 54 54 27 28,5 4

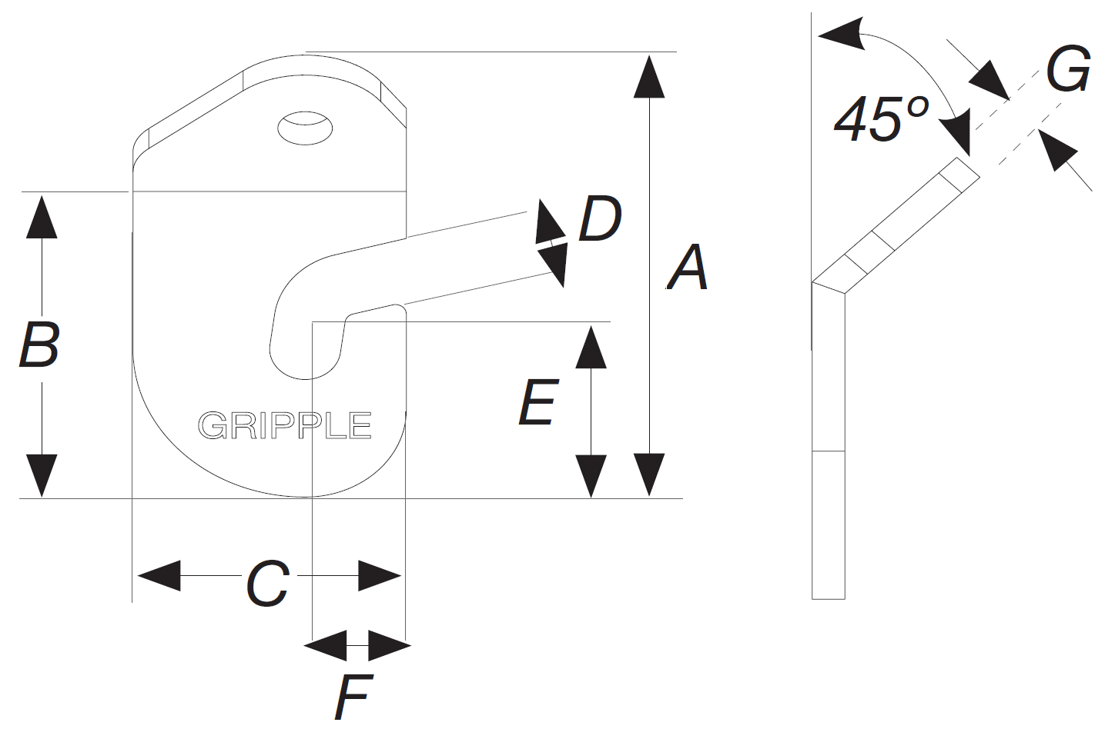

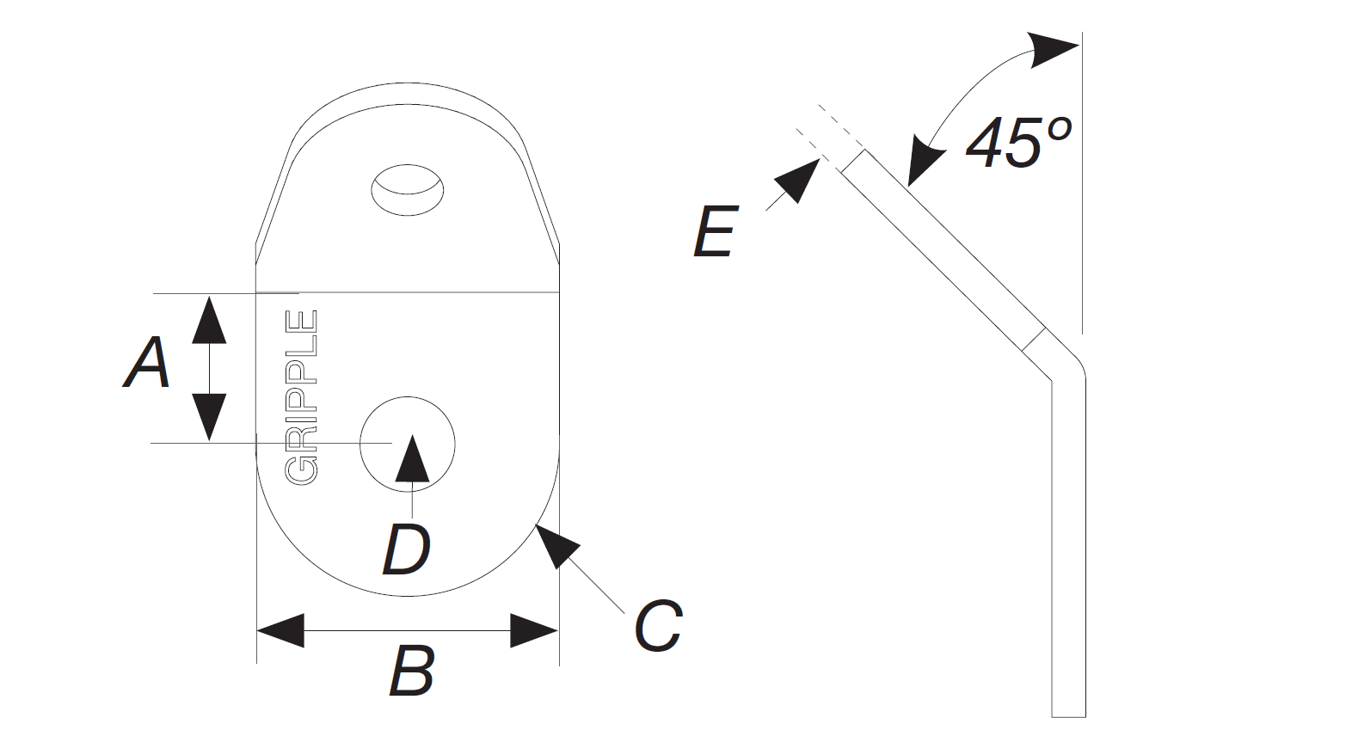

Montant Retrofit

Montant Retrofit Dimensiuni (mm)
A B C D E F G
GSR4 98 63,5 50 13 31,5 18,5 6
GSR5 100 67 50 15 32,5 17,5 6
GSR6 100 67 50 17,1 32,5 17,5 6
GSR8 111 76,5 60 20,8 35,5 21 6
GSR10 120 85,5 60 26,6 39 21 6


Identificarea Codurilor Kiturilor Seismice

Mărimea Kitului Lungime (m)
 Terminație   Montant Mărime Atașament Structural (mm)  Cod Produs

GS10

180 kg

 3 Ochet 45° Standard M10 GS10X-10E4-S4
Standard  M12 GS10X-10S5-S5
Ochet 45° Retrofit M10 GS10X-10E4-R4
Standard   M12 GS10X-10S5-R5
4,5 Ochet 45° Standard M10 GS10X-15E4-S4
Standard  M12 GS10X-15S5-S5
Ochet 45° Retrofit M10 GS10X-15E4-R4
Standard  M12 GS10X-15S5-R5
6 Ochet 45° Standard M10 GS10X-20E4-S4
Standard  M12 GS10X-20S5-S5
Ochet 45° Retrofit M10 GS10X-20E4-R4
Standard  M12 GS10X-20S5-R5

GS12

429 kg

 3 Ochet 45° Standard M10 GS12X-10E4-S4
Standard  M12 GS12X-10S5-S5
Ochet 45° Retrofit M10 GS12X-10E4-R4
Standard   M12 GS12X-10S5-R5
4,5 Ochet 45° Standard M10 GS12X-15E4-S4
Standard  M12 GS12X-15S5-S5
Ochet 45° Retrofit M10 GS12X-15E4-R4
Standard  M12 GS12X-15S5-R5
6 Ochet 45° Standard M10 GS12X-20E4-S4
Standard  M12 GS12X-20S5-S5
Ochet 45° Retrofit M10 GS12X-20E4-R4
Standard  M12 GS12X-20S5-R5

GS19

1027 kg

 3 Standard Standard M10 GS19X-10E4-S4
M12 GS19X-10S5-S5
M14 GS19X-10S6-S6
M18 GS19X-10S8-S8
Standard Retrofit M10 GS19X-10E4-R4
M12 GS19X-10S5-R5
M14 GS19X-10S6-R6
M18 GS19X-10S8-R8
4,5 Standard Standard M10 GS19X-15E4-S4
M12 GS19X-15S5-S5
M14 GS19X-15S6-S6
M18 GS19X-15S8-S8
Standard Retrofit M10 GS19X-15E4-R4
M12 GS19X-15S5-R5
M14 GS19X-15S6-R6
M18 GS19X-15S8-R8
6 Standard Standard M10 GS19X-20E4-S4
M12 GS19X-20S5-S5
M14 GS19X-20S6-S6
M18 GS19X-20S8-S8
Standard Retrofit M10 GS19X-20E4-R4
M12 GS19X-20S5-R5
M14 GS19X-20S6-R6
M18 GS19X-20S8-R8

GS25

1619 kg

 3 Standard Dublu Standard Dublu M14 GS25X-10DS6-DS6
M18 GS25X-10DS8-DS8
M24 GS25X-10DS10-DS10
Standard Dublu Retrofit Dublu M14 GS12X-10DS6-DR6
M18 GS12X-10DS8-DR8
M24 GS12X-10DS10-DR10
4,5 Standard Dublu Standard Dublu M14 GS12X-15DS6-DS6
M18 GS12X-15DS8-DS8
M24 GS25X-15DS10-DS10
Standard Dublu Retrofit Dublu M14 GS12X-15DS6-DR6
M18 GS12X-15DS8-DR8
M24 GS12X-15DS10-DR10
6 Standard Dublu Standard Dublu M14 GS12X-20DS6-DS6
M18 GS12X-20DS8-DS8
M24 GS25X-20DS10-DS10
Standard Dublu Retrofit Dublu M14 GS12X-20DS6-DR6
M18 GS12X-20DS8-DR8
M24 GS12X-20DS10-DR10
